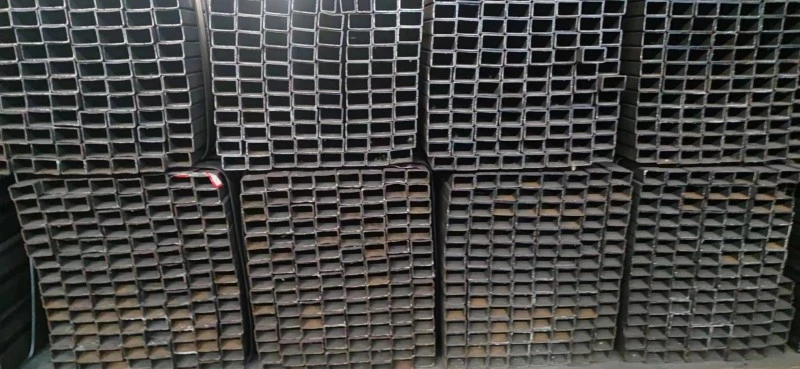

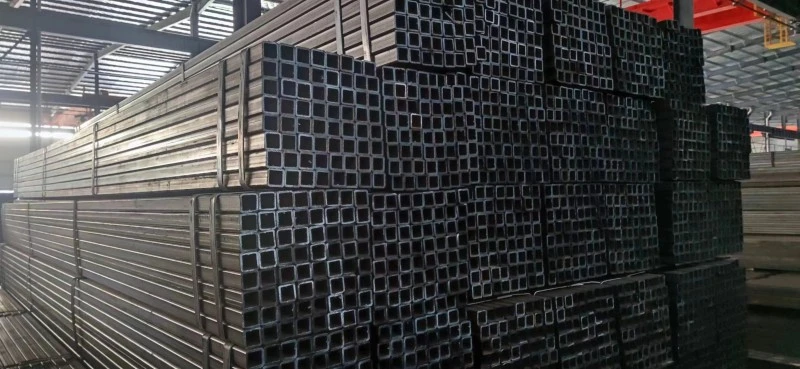

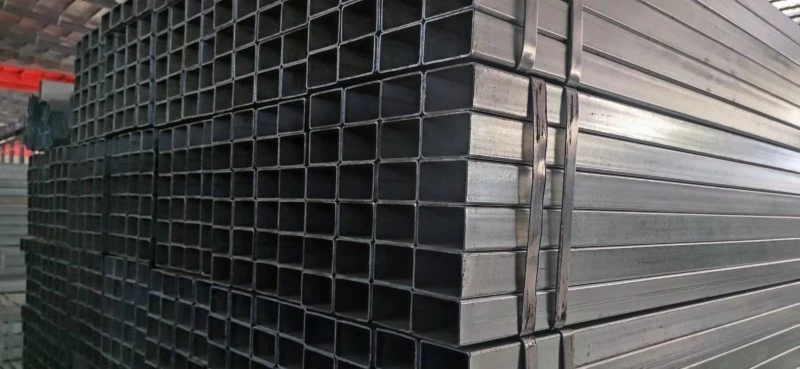

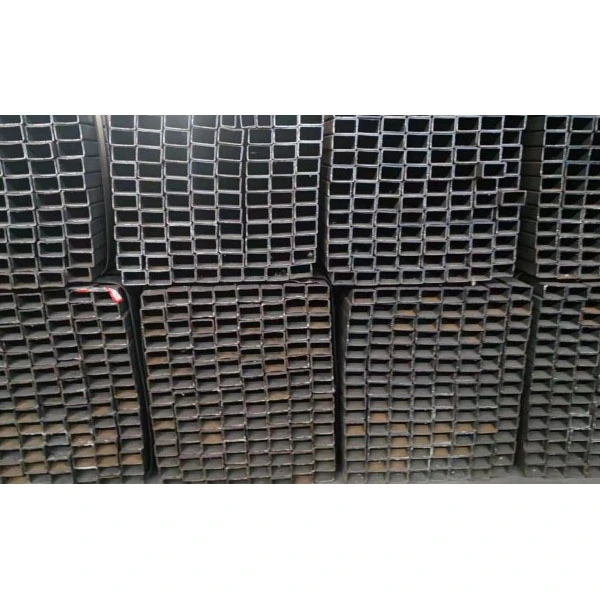

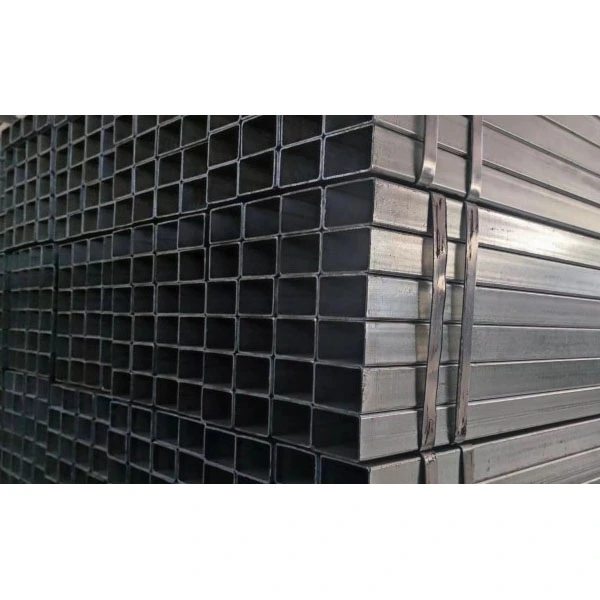

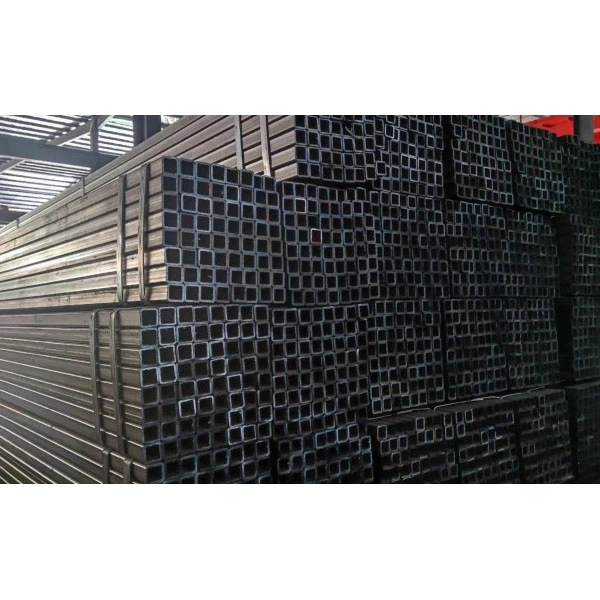

आयताकार र स्क्वायर स्टिल ट्यूब

ZHONGTIAN का आयताकार र स्क्वायर स्टिल ट्यूबहरू, मुख्य रूपमा चिसो झुकाउने र उच्च-फ्रिक्वेन्सी वेल्डिङ प्रक्रियाहरू प्रयोग गरेर निर्मित, उत्कृष्ट व्यापक प्रदर्शनका साथ संरचनात्मक प्रोफाइलहरू हुन्। मानकीकृत उत्पादन प्रक्रियाहरू र एक कठोर गुणस्तर नियन्त्रण प्रणालीको उपयोग गर्दै, उत्पादनहरूले विशिष्टता, उत्कृष्ट कठोरता, सजिलो स्थापना, र उच्च लागत-प्रभावकारिताको विस्तृत श्रृंखला प्रदान गर्दछ। R&D, उत्पादन र बिक्रीलाई एकीकृत गर्ने एक व्यापक आपूर्तिकर्ताको रूपमा, ZHONGTIAN, चीनमा आधारित, आफ्नो व्यावसायिक कारखाना क्षमताहरूको साथ विश्वव्यापी ग्राहकहरूलाई सेवा गर्दछ। यसका उत्पादनहरू निर्माण, नगरपालिका ईन्जिनियरिङ्, मेसिनरी, फोटोभोल्टिक, र अन्य उद्योगहरूमा व्यापक रूपमा प्रयोग गरिन्छ, विभिन्न इन्जिनियरिङ परियोजनाहरूका लागि भरपर्दो सामग्री समाधानहरू प्रदान गर्दछ।

आधारभूत परिभाषा र निर्दिष्टीकरणहरू

1. उत्पादन परिभाषाहरू

- स्क्वायर ट्युब: बराबर लम्बाइका चारै तिरको स्क्वायर क्रस-सेक्शन (जस्तै, २०×२० मिमी)।

- आयताकार ट्यूब: असमान साइड लम्बाइ (जस्तै, 20 × 30 मिमी) संग आयताकार क्रस-सेक्शन।

- प्रक्रिया वर्गीकरण: चिसो-बेन्ट उच्च-फ्रिक्वेन्सी वेल्डेड पाइप (मुख्यधारा बजार), सिमलेस वर्ग र आयताकार ट्यूब, हट-रोल्ड वर्ग र आयताकार ट्यूब।

2. मानक आकार दायरा

- स्क्वायर ट्यूब: 20×20 मिमी～500×500 मिमी

- आयताकार ट्यूब: 30×50 मिमी～200×400 मिमी

- पर्खाल मोटाई: 0.8 मिमी 20 मिमी (बाक्लो पर्खाल ट्यूबहरू ≥6 मिमी)

- मानक लम्बाइ: 6 मिटर, 9 मिटर, 12 मिटर; अनुरोधमा उपलब्ध अनुकूलन लम्बाइहरू।

3. सामान्यतया प्रयोग हुने सामग्रीहरू

- Q235B: सामान्य-उद्देश्य कार्बन स्टील, निर्माण संरचना, विभिन्न समर्थन, र सुरक्षा रेलिङ को लागी उपयुक्त।

- Q355B/C/D/E: कम मिश्र धातु उच्च-शक्तिको स्टील, मुख्यतया इस्पात संरचना बीम र स्तम्भहरू, लोड-बेयरिङ फ्रेमहरू, र औद्योगिक प्लान्टहरूमा प्रयोग गरिन्छ।

- 20# र 45# स्टिल: मेसिनिङ, बुशिङ, उपकरण फ्रेम, इत्यादिका लागि उपयुक्त।

- ग्याल्भेनाइज्ड स्टील: हट-डिप ग्याल्भेनाइज्ड र चिल्ड-डिप ग्याल्भेनाइज्ड किस्महरूमा उपलब्ध छ, उत्कृष्ट जंग प्रतिरोधी र बाहिरी सुविधाहरू र फोटोभोल्टिक कोष्ठकहरूको लागि उपयुक्त।

4. मापदण्डहरू लागू गरियो

- GB/T 6728-2017 कोल्ड-फर्म्ड स्टिल खण्डहरू (सबैभन्दा धेरै प्रयोग हुने)

- GB/T 3094 कोल्ड-ड्रन विशेष-आकारको स्टिल ट्यूबहरू

- GB/T 17239, GB/T 19418 वेल्डेड स्क्वायर र आयताकार ट्यूबहरूको लागि सान्दर्भिक मानकहरू

- जस्ती उत्पादनहरू: GB/T 13912, GB/T 2518

उत्पादन प्रक्रिया

1. उच्च आवृत्ति वेल्डेड स्क्वायर र आयताकार ट्यूबहरू (मुख्यधारा प्रक्रिया)

- कच्चा माल: हट-रोल्ड / चिसो-रोल्ड स्टिल स्ट्रिप

- उत्पादन प्रवाह: अनकोइलिङ → लेभलिङ → शियरिङ → राउन्ड ट्युबमा चिसो झुकाउने → उच्च आवृत्ति प्रतिरोधी वेल्डिङ → वेल्ड मोती हटाउने → गोलो ट्युबलाई वर्गाकार/आयताकारमा रूपान्तरण → आकार र परिष्करण → लम्बाइमा काट्ने → सीधा र गुणस्तरीय वारमा काट्ने

- उत्पादन सुविधाहरू: उच्च आयामी शुद्धता, चिल्लो सतह, उच्च उत्पादन दक्षता, र किफायती मूल्य।

2. सिमलेस स्क्वायर र आयताकार ट्यूबहरू

कोल्ड ड्राइंग र एक्सट्रुजन मार्फत सिमलेस राउन्ड ट्यूबहरूबाट बनेको, ट्यूब भित्तामा कुनै वेल्ड सीमहरू बिना, उत्कृष्ट दबाव प्रतिरोध र समग्र शक्ति प्रदर्शन गर्दै। मुख्य रूपमा उच्च-दबाव उपकरण, सटीक मेसिनरी, र विशेष लोड-असर संरचनाहरूमा प्रयोग गरिन्छ, यी उत्पादनहरू अपेक्षाकृत महँगो हुन्छन्।

3. हट-रोल्ड आयताकार र स्क्वायर स्टिल ट्यूबहरू

यी सीधा तातो-रोलिङ प्रक्रिया प्रयोग गरेर बनाइन्छ, मुख्य रूपमा ठूलो आकार, बाक्लो-पर्खाल उत्पादनहरू उत्पादन। स्टिलमा उच्च शक्ति र कम अवशिष्ट तनाव छ, यो भारी इस्पात संरचना ईन्जिनियरिङ् को लागि एक रुचाइएको सामग्री बनाउँछ।

कोर प्रदर्शन लाभहरू

1. उच्च झुकाउने कठोरता र उत्कृष्ट संरचनात्मक स्थिरता

जडताको ठूलो क्षण, उत्कृष्ट झुकाउने र टोर्सनल प्रतिरोधको परिणामस्वरूप। समान तौलको लागि, यसको समग्र कार्यसम्पादन राउन्ड ट्युबहरू भन्दा उच्च छ, यसलाई बीम, स्तम्भहरू र समग्र फ्रेमहरूको लागि आदर्श बनाउँदछ।

2. नियमित क्रस-सेक्शन र सरल स्थापना

ट्यूब सीधा छ र तीखो किनाराहरू छन्, सजिलो वेल्डिंग र बोल्टिङको लागि अनुमति दिन्छ, मोड्युलर निर्माण विधिहरूमा अनुकूलन।

3. उच्च स्थान उपयोग

कोणीय संरचनाले पर्खाल र स्तम्भहरू विरुद्ध नजिक स्थापनाको लागि अनुमति दिन्छ, परिणामस्वरूप एक कम्प्याक्ट र सौन्दर्य रूपले मनमोहक लेआउट जसले प्रभावकारी रूपमा ठाउँ बचत गर्दछ।

4. उत्कृष्ट सतह गुणस्तर र जंग प्रतिरोध

पेन्टिङ, ग्याल्भनाइजिङ र पाउडर कोटिंगको लागि उपयुक्त, यो विस्तारित अवधि बाहिर र आर्द्र वातावरणमा प्रयोग गर्न सकिन्छ।

5. पूर्ण विनिर्देशहरू र बलियो बहुमुखी प्रतिभा

उत्पादन दायराले लाइट-ड्युटी सजावटी पाइपहरूदेखि भारी-कर्तव्य लोड-असर गर्ने पाइपहरू सम्म सबैलाई समेट्छ, र कोण स्टिल, च्यानल स्टिल, र साधारण राउन्ड पाइपहरू प्रतिस्थापन गर्न सक्छ, परिणामस्वरूप समग्र उपयोग लागत कम हुन्छ।

आवेदन क्षेत्रहरू

1. बिल्डिंग स्टिल संरचनाहरू: फ्याक्ट्री बीम र स्तम्भहरू, स्टिल फ्रेमहरू, स्तम्भहरू, छतको पर्लिनहरू, पर्दा भित्ता जोइस्टहरू

२. म्युनिसिपल इन्जिनियरिङ्: सडक रेलिङ, स्ट्रिटलाइट पोल, ट्राफिक सपोर्ट, ब्रिज रेलिङ, नगरपालिका सपोर्टिङ सपोर्ट

3. मेसिनरी निर्माण: उपकरण फ्रेमहरू, उपकरण आधारहरू, वर्कबेन्चहरू, कन्वेयर समर्थनहरू, बक्स संरचनाहरू

4. फोटोभोल्टिक र नयाँ ऊर्जा: फोटोभोल्टिक समर्थन, ऊर्जा भण्डारण क्याबिनेट फ्रेमहरू, पवन ऊर्जा समर्थन संरचनात्मक घटकहरू

5. सजावट इन्जिनियरिङ्: पर्दा पर्खालहरू, भित्री र बाहिरी विभाजनहरू, सजावटी प्रदर्शन र्याकहरू, गोदाम र्याकहरू

6. अटोमोटिभ र रसद: सवारी साधन फ्रेम, अटोमोटिभ चेसिस पार्ट्स, कन्टेनर संरचना

7. कृषि र हरितगृहहरू: हरितगृह फ्रेमहरू, हरितगृह समर्थन संरचनाहरू

व्यावहारिक अनुप्रयोग केसहरू

केस स्टडी: उत्तरपश्चिम चीनमा ठूलो स्केल फोटोभोल्टिक पावर स्टेशन परियोजना

गान्सु प्रान्तमा रहेको ५० मेगावाटको फोटोभोल्टिक पावर स्टेशनले फोटोभोल्टिक समर्थन प्रणाली निर्माण गर्न Zhongtian Q355B हट-डिप ग्याल्भेनाइज्ड आयताकार ट्युबिङ (120×80×4 mm) प्रयोग गर्‍यो।

- परियोजना चुनौतीहरू: स्थानीय क्षेत्रले कडा हावा र चरम तापक्रम भिन्नताहरू अनुभव गर्दछ, समर्थन संरचनालाई असाधारण संरचनात्मक स्थिरता र क्षरण प्रतिरोधको आवश्यकता पर्दछ।

- समाधान: आयताकार र वर्गाकार स्टिल ट्यूबहरूमा 550 ग्राम प्रति वर्ग मिटरको ग्याल्भेनाइज्ड तह मोटाई रहेको छ, जसले उत्कृष्ट क्षरण सुरक्षा प्रदान गर्दछ। उच्च-शक्तिको Q355B सामग्रीले 25 मिटर प्रति सेकेन्ड सम्मको हावाको भारलाई सामना गर्न सक्छ, र आयताकार क्रस-सेक्शनले फोटोभोल्टिक प्यानलहरूको अधिक तर्कसंगत व्यवस्था र थप कुशल ठाउँको उपयोगको लागि अनुमति दिन्छ।

- परियोजना नतिजाहरू: परियोजना 2025 मा सफलतापूर्वक सम्पन्न भयो, सम्पूर्ण प्रक्रियामा कुनै गुणस्तर समस्याहरू बिना। समर्थन संरचना चरम मौसम अवस्थाहरूमा पनि स्थिर रह्यो, र परम्परागत कोण स्टील समाधानहरूको तुलनामा, पछिको मर्मत लागत 30% ले घट्यो।

गुणस्तर निरीक्षण मानकहरू:

1. उपस्थिति निरीक्षण: सतह दरार, तह, र स्पष्ट डेन्ट मुक्त हुनुपर्छ; ट्यूबको किनारा र कुनाहरू स्पष्ट र नियमित हुनुपर्छ।

2. आयामी निरीक्षण: छेउको लम्बाइ, पर्खाल मोटाई, ठाडोपन, सीधापन, र टोर्सन प्रमाणित गर्नुहोस्।

3. मेकानिकल कार्यसम्पादन परीक्षण: सामग्रीको आवश्यकता अनुसार तन्य, झुकाउने, सपाट गर्ने र प्रभाव परीक्षणहरू सञ्चालन गर्नुहोस्।

4. वेल्ड निरीक्षण: उच्च-फ्रिक्वेन्सी वेल्डेड पाइपहरूमा अक्षुण्ण वेल्डहरू हुनुपर्छ, दरारहरू र अपूर्ण वेल्डहरूबाट मुक्त।

5. ग्याल्भेनाइज्ड कोटिंग निरीक्षण: जस्ती पाइपहरूको लागि, कोटिंग मोटाई र टाँसिएको निरीक्षण गर्नुहोस्, र नुन स्प्रे परीक्षण सञ्चालन गर्नुहोस्।

उत्पादन वर्गीकरण

1. सामग्री द्वारा: साधारण कार्बन स्टील, कम मिश्र धातु उच्च-शक्ति इस्पात, जस्ती इस्पात पाइप, स्टेनलेस स्टील पाइप

2. पर्खाल मोटाई द्वारा: पातलो पर्खाल पाइप (≤3 मिमी), मध्यम पर्खाल पाइप, बाक्लो पर्खाल पाइप (≥6 मिमी)

3. सतह उपचार द्वारा: कालो पाइप (नंगे पाइप), हट-डिप जस्ती पाइप, कोल्ड-डिप जस्ती पाइप, पेन्टेड पाइप, पाउडर-लेपित पाइप

4. निर्माण प्रक्रिया द्वारा: उच्च आवृत्ति वेल्डेड पाइप, सिमलेस पाइप, हट-रोल्ड पाइप

समान उत्पादनहरूको तुलना

1. आयताकार र स्क्वायर पाइप VS राउन्ड पाइप

- आयताकार र स्क्वायर पाइप: उच्च झुकाउने कठोरता, सुविधाजनक स्थापना, उच्च स्थान उपयोग

- राउन्ड पाइप: उत्कृष्ट टोर्सनल प्रदर्शन, तरल पदार्थ ढुवानीको लागि अधिक उपयुक्त, कम हावा प्रतिरोध

2. आयताकार र स्क्वायर पाइप VS च्यानल स्टील / कोण स्टील

- आयताकार र स्क्वायर पाइप: बन्द क्रस-सेक्शन, उच्च कठोरता, बलियो टोर्सनल प्रतिरोध, सजिलै विकृत नहुने, सफा र सुन्दर उपस्थिति

- च्यानल स्टील / कोण स्टिल: खुला क्रस-सेक्शन, कमजोर समग्र कठोरता, मोड्न र विकृत गर्न सजिलो, खराब खिया प्रतिरोध

FAQ

Q1: आयताकार र वर्ग इस्पात के हो? ट्यूब?

A: स्क्वायर र आयताकार स्टिल पाइपहरू स्क्वायर वा आयताकार क्रस-सेक्शन भएका खोक्रो स्टील सामग्री हुन्, जसलाई स्क्वायर ट्यूब वा आयताकार ट्यूबहरू पनि भनिन्छ। उत्पादनहरू मुख्यतया चिसो झुकाउने र उच्च-फ्रिक्वेन्सी वेल्डिंग प्रक्रियाहरू प्रयोग गरेर निर्माण गरिन्छ, तर सिमलेस र हट-रोल्ड किस्महरू पनि उपलब्ध छन्। तिनीहरू संरचनात्मक निर्माण, समर्थन निर्माण, इन्जिनियरिङ लोड-असर, र सजावटमा व्यापक रूपमा प्रयोग गरिन्छ।

Q2: वर्ग र आयताकार ट्यूब बीच के भिन्नता छ?

A: स्क्वायर ट्युबहरूमा बराबर लम्बाइका चारवटा पक्षहरू हुन्छन् (जस्तै, 100×100 मिमी), जसले गर्दा सबै दिशाहरूमा समान तनाव वितरण हुन्छ; आयताकार ट्यूबहरूमा असमान साइड लम्बाइहरू छन् (जस्तै, 100 × 50 मिमी), तनावको दिशामा आधारित लचिलो चयनको लागि अनुमति दिन्छ र विभिन्न लोड-बेयरिङ आवश्यकताहरूमा अनुकूलता।

Q3: पातलो पर्खाल, मध्यम पर्खाल, र बाक्लो पर्खाल ट्युबहरू बीच कसरी भेद गर्ने?

A: उद्योग-मानक वर्गीकरण निम्नानुसार छ:

- पातलो पर्खाल भएको ट्युबहरू: पर्खालको मोटाई ≤ 3 मिमी, प्रायः सजावटी डिजाइनहरू र हल्का वजन समर्थनहरूको लागि प्रयोग गरिन्छ।

- मध्यम-पर्खाल ट्यूबहरू: पर्खाल मोटाई 3-6 मिमी, सामान्य संरचनात्मक अनुप्रयोगहरूको लागि प्रयोग गरिन्छ।

- बाक्लो पर्खाल भएको ट्युबहरू: पर्खाल मोटाई ≥ 6 मिमी, लोड-बेयरिङ बीम र स्तम्भहरूको लागि उपयुक्त, र भारी शुल्क समर्थन संरचनाहरू।
