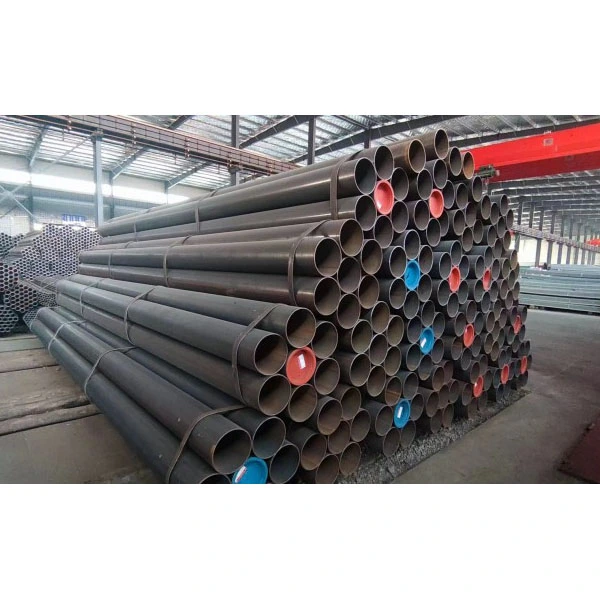

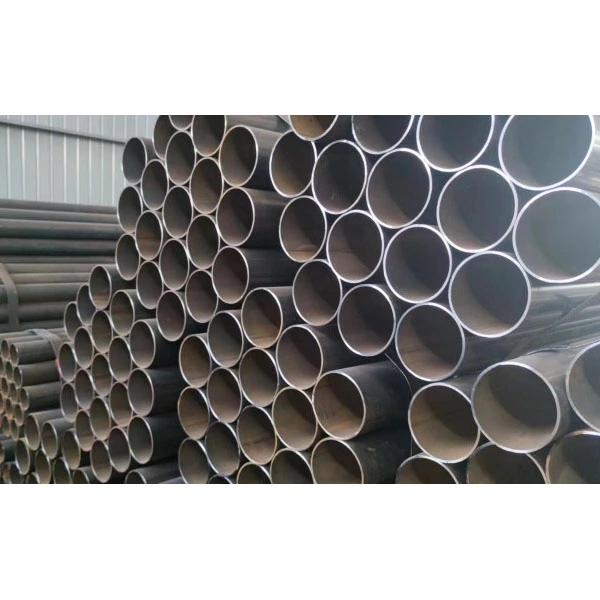

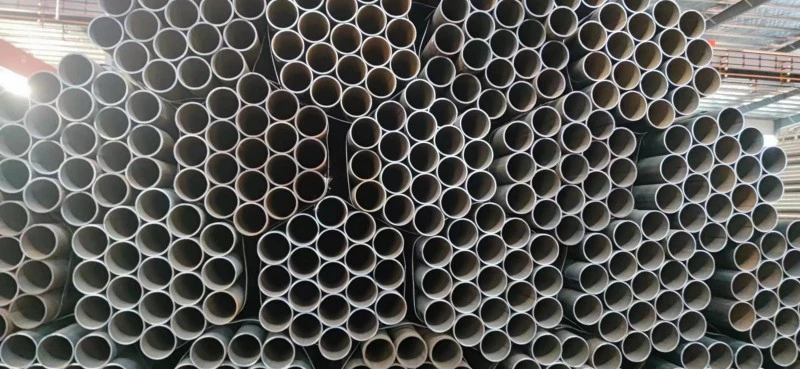

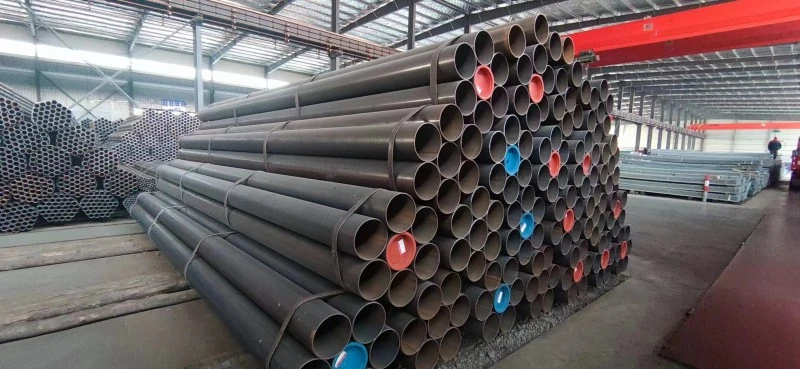

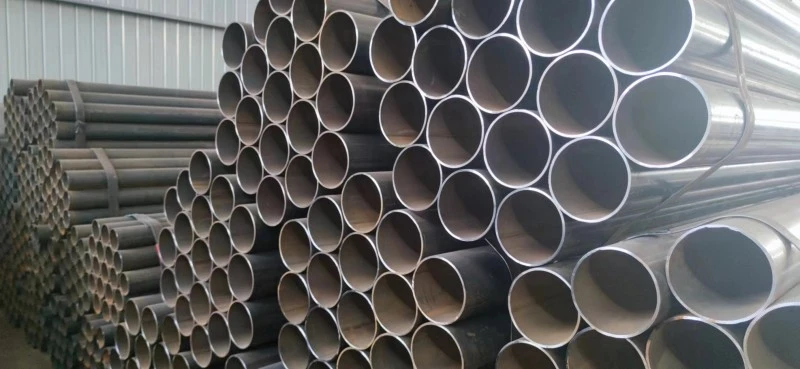

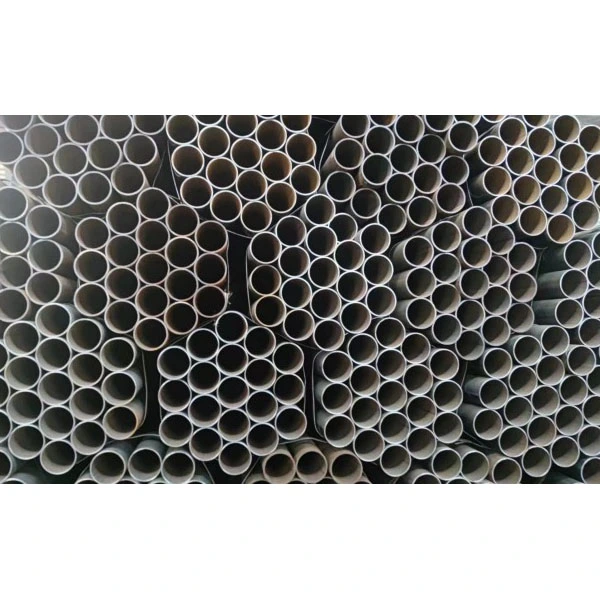

बाक्लो पर्खाल अनुदैर्ध्य वेल्डेड स्टील पाइप

Zhongtian बाक्लो पर्खाल अनुदैर्ध्य वेल्डेड स्टील पाइप रासायनिक इन्जिनियरिङ र समुद्री ईन्जिनियरिङ् जस्ता प्रमुख क्षेत्रहरूमा प्रयोग गरिन्छ। हामी विश्वव्यापी ग्राहकहरूलाई भरपर्दो पाइप समाधानहरू प्रदान गर्न परिपक्व उत्पादनको गुणस्तर, प्रमाणित परियोजना अनुभव, र व्यापक प्राविधिक सेवाहरूको लाभ उठाउँदै EEAT 2.0 मानकलाई कडाइका साथ पालन गर्छौं।

आधारभूत परिभाषा र निर्दिष्टीकरणहरू

1. उत्पादन परिभाषा

- बाक्लो पर्खाल पाइपहरू: पर्खाल मोटाई ≥ 8 मिमी

- अतिरिक्त-मोटो पर्खाल उच्च-मूल्य-जोडिएको पाइप: पर्खाल मोटाई ≥ 25 मिमी

- व्यास दायरा: बाहिरी व्यास 219–2500 मिमी (मुख्यधारा निर्दिष्टीकरण 610–1420 मिमी)

- पर्खाल मोटाई दायरा: 6-60 मिमी

- मानक एकल लम्बाइ: 12 मिटर, अनुकूलन योग्य 18 मिटर र माथिको अल्ट्रा-लामो पाइपहरू

2. सामान्यतया प्रयोग हुने सामग्रीहरू

- कार्बन स्टील: Q235B, Q355B/C/D/E, सामान्य संरचना र परम्परागत काम गर्ने अवस्थाहरूको लागि उपयुक्त

- पाइपलाइन स्टील: L245–L555, API 5L X42–X80, मुख्यतया उच्च-दबाव तेल र ग्याँस यातायातको लागि

- मिश्र धातु इस्पात: 16Mn, ASTM A106 Gr.B, उच्च-तापमान र उच्च-दबाव सञ्चालन वातावरणको लागि उपयुक्त

3. मानकहरू

- घरेलु मापदण्ड: GB/T 9711, GB/T 3091, SY/T 5037

- अन्तर्राष्ट्रिय मानकहरू: API 5L, ASTM A53, EN 10217

डबल-साइडेड सबमर्ज्ड आर्क वेल्डिङ (LSAW): ठूला-व्यास बाक्लो-पर्खाल पाइपहरूको लागि मुख्य प्रक्रिया

1. कच्चा पदार्थ छनोट: 6-60 मिमी को प्लेट मोटाई संग, माध्यम बाक्लो स्टिल प्लेट जो त्रुटि पत्ता लागेका छन् प्रयोग गरिन्छ।

2. स्टिल प्लेट एज मिलिङ: वेल्डिङ बेभलहरू वेल्ड प्रवेश र वेल्डिङ गुणस्तर सुनिश्चित गर्न प्लेटको किनारमा मेसिन गरिन्छ।

3. एज प्रि-ब्यान्डिङ: स्टिल प्लेटका दुबै छेउहरू बनिसकेपछि क्र्याक हुनबाट जोगिनका लागि पूर्व झुकेका हुन्छन्।

4. गठन प्रक्रिया (तीन मुख्यधारा विधिहरू)

- JCOE गठन: J-प्रकार, C-प्रकार, र O-प्रकार चरण-दर-चरण मुद्रांकन क्रमशः पूरा हुन्छ, 406-1626 मिमी व्यास र 6-40 मिमी भित्ता मोटाइका पाइपहरूका लागि उपयुक्त, उच्च लागत-प्रभावकारिता र स्थिर गुणस्तर प्रदान गर्दै।

- UOE गठन: पहिले, U-आकारको मुद्रांकन, त्यसपछि O-आकारको सिम जोड्ने, र अन्तमा मेकानिकल व्यास विस्तार। यसले इष्टतम आयामी गोलाकार र परिशुद्धतामा परिणाम दिन्छ, र उच्च-भोल्टेज ट्रंक लाइनहरू, नदी क्रसिङहरू, र गहिरो-समुद्र सञ्चालनहरू जस्ता प्रमुख परियोजनाहरूमा व्यापक रूपमा प्रयोग गरिन्छ। प्रतिनिधि विनिर्देश: X80 स्टील ग्रेड, बाहिरी व्यास 1422 मिमी × पर्खाल मोटाई 32.1 मिमी।

- आरबीई रोल फारमिङ: निरन्तर रोल फारमिङ साना र मध्यम व्यास पाइपहरूको लागि उपयुक्त छ, दुबै मानक र बाक्लो-पर्खाल उत्पादनहरू समायोजन गर्दै, उत्कृष्ट उत्पादन दक्षता प्रदान गर्दै।

5. वेल्डिङ सञ्चालन: बहु-तार डबल-साइड डूबर्ड आर्क वेल्डिंग (सामान्यतया चार-तार वेल्डिंग) प्रयोग गरिन्छ। वेल्डिङको वर्तमान 800–1200A हो, भोल्टेज 28–36V हो, र वेल्डिङको गति 0.8–1.2 m/min हो। सबै वेल्डहरूले 100% अल्ट्रासोनिक (UT) + रेडियोग्राफिक (RT) त्रुटि पत्ता लगाउँछन् जस्तै क्र्याकहरू र अपूर्ण फ्यूजनहरू हटाउनका लागि।

6. उपचार पछि

- तातो उपचार: सामान्यीकरण र टेम्परिङ उपचारहरूले पाइपमा अवशिष्ट तनाव हटाउँछ र समग्र कठोरता सुधार गर्दछ।

- फिनिसिङ: सीधा, काट्ने, च्याम्फरिङ, र पूर्ण-आयामी प्रमाणीकरण।

- हाइड्रोस्टेटिक परीक्षण: कुनै चुहावट सुनिश्चित गर्न मानक दबाव परीक्षण (10 MPa, 30 मिनेट)।

- जंग संरक्षण: 3PE एन्टि-क्रोसन, इपक्सी पाउडर कोटिंग, हट-डिप ग्याल्भनाइजिंग, आदि, गाडिएको र संक्षारक वातावरणको लागि उपयुक्त।

उच्च आवृत्ति प्रतिरोध वेल्डिंग (ERW): सहायक उत्पादन प्रक्रिया

यो प्रक्रिया मुख्यतया 20-610 mm को व्यास र 1.2-12.7 mm को पर्खाल मोटाई मा लागू, सानो र मध्यम व्यास पाइप उत्पादन गर्न को लागी प्रयोग गरिन्छ। यसले उच्च उत्पादन दक्षता, नियन्त्रण योग्य लागत, निरन्तर र समान वेल्डहरू, कम दोषहरू, र उत्कृष्ट सील प्रदर्शन प्रदान गर्दछ।

कोर प्रदर्शन लाभहरू

1. उच्च शक्ति र उच्च दबाव प्रतिरोध

बाक्लो पर्खालको संरचना र उच्च-गुणस्तरको कच्चा मालमा भर परेको बाक्लो पर्खाल लामो समयसम्मको वेल्डेड स्टिल पाइपले 235 MPa भन्दा कमको उत्पादन शक्तिको गर्व गर्दछ, X80 स्टील ग्रेड 555 MPa पुग्छ। योसँग 10-30 MPa को दबाव दायरा छ, उत्कृष्ट प्रभाव र विरूपण प्रतिरोध प्रदर्शन गर्दै, उच्च-दबाव र भारी शुल्क अनुप्रयोगहरूको आवश्यकताहरू पूरा गर्दछ।

2. स्थिर र भरपर्दो वेल्ड गुणस्तर

डबल-पक्षीय जलमग्न चाप वेल्डिंगले गहिरो प्रवेश प्राप्त गर्दछ, एक वेल्ड गुणांक 1.0 सम्म पुग्छ; उच्च आवृत्ति प्रतिरोध वेल्डिंग उत्कृष्ट सील प्रदान गर्दछ। दुबै प्रक्रियाहरू ज्वलनशील र विस्फोटक मिडिया ढुवानीका लागि उपयुक्त छन्।

3. उच्च आयामी शुद्धता

बाहिरी व्यास विचलन ≤ ±1% पाइप व्यास, पर्खाल मोटाई विचलन ≤ ±12.5% ​​पर्खाल मोटाई, अण्डाकार ≤ पाइप व्यासको 0.5%। यसको गोलाकार र सीधापन प्रदर्शन सर्पिल वेल्डेड पाइपहरू भन्दा उच्च छ, परिणामस्वरूप साइटमा स्थापनाको लागि अधिक अनुकूलन क्षमता।

4. महत्वपूर्ण समग्र लागत लाभ

≥325 मिमी व्यास भएका ठूला-विशिष्ट उत्पादनहरूका लागि, उत्पादन क्षमता सिमलेस स्टील पाइपहरू भन्दा धेरै उच्च छ, 30%–50% ले समग्र लागत घटाउँछ। सर्पिल वेल्डेड पाइपहरूको तुलनामा, यसले उच्च अक्षीय शक्ति, छोटो वेल्ड सिमहरू, र कम दोष जोखिमको गर्व गर्दछ, जसले यसलाई लामो दूरीको प्रसारण लाइनहरूको लागि मनपर्ने विकल्प बनाउँछ।

5. सञ्चालन सर्तहरूको विस्तृत दायरा

यसले उत्कृष्ट थकान र क्षरण प्रतिरोधको साथमा -40 ℃ देखि 450 ℃ सम्मको वातावरणको सामना गर्न सक्छ, यसलाई विभिन्न कठोर वातावरण जस्तै गहिरो समुद्र, पर्माफ्रोस्ट र रासायनिक क्षरणका लागि उपयुक्त बनाउँछ।

मुख्य आवेदन क्षेत्रहरू

1. तेल र ग्यास ढुवानी: तेल र प्राकृतिक ग्यासका लागि उच्च-दबाव ट्रंक पाइपलाइनहरू, शहरी उच्च-दबाव ग्यास पाइपलाइन नेटवर्कहरू (X70 र X80 स्टील ग्रेडहरूको मुख्यधारा प्रयोग)

2. पावर एनर्जी: पावर प्लान्टहरू घुम्ने पानीको पाइपलाइनहरू, डिसल्फराइजेसन पाइपलाइनहरू, पल्भराइज्ड कोइला कन्भेइङ पाइपलाइनहरू, थर्मल पावर बॉयलर हेडरहरू, हाइड्रोपावर स्टेशन प्रेसर स्टिल पाइपहरू

3. रासायनिक परिष्करण: उच्च-तापमान र उच्च-दबाव प्रक्रिया पाइपलाइनहरू, ज्वलनशील र विस्फोटक मध्यम ढुवानी पाइपलाइनहरू, ढल प्रशोधन पाइपलाइनहरू

४. बिल्डिङ स्टिल स्ट्रक्चरहरू: ब्रिज लोड बेयरिङ पाइल फाउन्डेशन पाइप, ठूला भवनका स्तम्भहरू, पाइल फाउन्डेसन स्टिल क्यासिङहरू, शिल्ड टनेलिङ क्यासिङहरू

5. समुद्री इन्जिनियरिङ्: अपतटीय प्लेटफर्म ज्याकेटहरू, पनडुब्बी पाइपलाइनहरू, पोर्ट र वार्फ पाइल फाउन्डेशनहरू

6. नगरपालिका ईन्जिनियरिङ्: उच्च-दबाव तताउने पाइपलाइन नेटवर्कहरू, ठूलो मात्रामा पानी आपूर्ति र ड्रेनेज र पानी डाइभर्सन परियोजनाहरू, एकीकृत पाइप ग्यालेरी संरचना पाइपलाइनहरू

वास्तविक मामला: यांग्त्जे नदी शील्ड टनेलिङ परियोजना

Zhongtian आपूर्ति X80 ग्रेड, Φ1422 × 32.1 mm UOE प्रक्रिया डबल-साइड डुबकी चाप वेल्डेड बाक्लो पर्खाल लङ्गिटुडिनल वेल्डेड स्टील पाइप पश्चिम-पूर्व ग्यास पाइपलाइन मुख्य परियोजनाको लागि - याङ्त्जे नदी शिल्ड टनेलिङ परियोजना। जटिल भूवैज्ञानिक क्षेत्रमा अवस्थित यस परियोजनालाई उच्च दाब प्रतिरोधी र १८ मिटरसम्मको एकल-टुक्रा लम्बाइ (अल्ट्रा-लामो, अतिरिक्त-मोटो पर्खाल विनिर्देशन) भएको पाइप आवश्यक थियो। सबै उत्पादनहरूले अल्ट्रासोनिक, रेडियोग्राफिक, र हाइड्रोस्टेटिक परीक्षणहरूको पूर्ण सेट पार गरे, 99.8% को वेल्ड त्रुटि पत्ता लगाउने पास दरको साथ। यो परियोजनाले लामो दुरी, उच्च चाप र क्रस नदी प्रमुख परियोजनाहरूमा Zhongtian पाइपहरूको स्थिरता र विश्वसनीयता पूर्ण रूपमा प्रमाणित गर्‍यो।

गुणस्तर नियन्त्रण र परीक्षण मानकहरू

1. गैर-विनाशकारी परीक्षण: 100% वेल्डहरू अल्ट्रासोनिक + रेडियोग्राफिक परीक्षणहरूबाट गुज्रिएका छन्, 2 एमएमको बराबर व्यासमा दोषहरू पत्ता लगाउन सक्षम छन्, क्र्याकहरू, फ्युजनको अभाव र अन्य समस्याहरूलाई कडाईका साथ नियन्त्रण गर्न।

2. मेकानिकल सम्पत्ति परीक्षण: टेन्साइल, कम-तापमान प्रभाव (-20 ℃ प्रभाव ऊर्जा ≥34 Joules), झुकाउने, र समतल परीक्षणहरू ब्याच द्वारा ब्याच सञ्चालन गरियो।

3. आयामी निरीक्षण: प्रत्येक पाइपको लागि बाहिरी व्यास, पर्खाल मोटाई, अंडाकार, सीधापन, र बेभल आयामहरू निरीक्षण गरियो।

4. हाइड्रोस्टेटिक परीक्षण: दबाब परीक्षण उद्योग मापदण्ड अनुसार कडाईका साथ आयोजित गरिएको थियो; यदि कुनै चुहावट वा प्लास्टिक विकृति नभएको खण्डमा पाइपहरूलाई योग्य मानिन्थ्यो।

FAQ

Q1: बाक्लो पर्खाल अनुदैर्ध्य वेल्डेड स्टील पाइप र पातलो-भित्ता स्ट्रेट सीम वेल्डेड पाइप बीच कसरी भिन्नता गर्ने?

A: उद्योगले कोर वर्गीकरण मापदण्डको रूपमा पर्खाल मोटाई प्रयोग गर्दछ: भित्ता मोटाई ≥ 8 मिमी भएका पाइपहरू बाक्लो पर्खालका वेल्डेड पाइपहरू हुन्, ती ≥ 25 मिमी अतिरिक्त-बाक्लो पर्खालहरू भएका वेल्डेड पाइपहरू हुन्, प्रायः उच्च-दबाव र भारी-भार अवस्थाहरूमा प्रयोग गरिन्छ; भित्ता मोटाई <8 mm भएका पाइपहरू पातलो पर्खालका वेल्डेड पाइपहरू हुन्, जुन सामान्यतया कम-दबाव तरल ढुवानी र साधारण संरचनात्मक निर्माणका लागि प्रयोग गरिन्छ, तुलनात्मक रूपमा कम बल र दबाब प्रतिरोधको साथ।

Q2: किन उच्च भोल्टेज ट्रंक लाइन परियोजनाहरूको लागि सर्पिल वेल्डेड पाइप भन्दा सिधा सिम जलमग्न आर्क वेल्डेड पाइपलाई प्राथमिकता दिइन्छ?

A: स्ट्रेट सीम डुबकी चाप वेल्डेड पाइपमा एउटा मात्र छोटो वेल्ड सीम हुन्छ, जसको परिणामस्वरूप उच्च अक्षीय शक्ति र अधिक स्थिर गोलाकार र समग्र गुणस्तर हुन्छ; जबकि सर्पिल वेल्डेड पाइपमा लामो वेल्ड सीम हुन्छ, जसले गर्दा दोषहरूको उच्च सम्भावना हुन्छ, र यो मध्यम र कम-चापको अवस्था र साधारण संरचनात्मक परियोजनाहरूको लागि मात्र उपयुक्त हुन्छ। तसर्थ, उच्च भोल्टेज लामो दूरीको ट्रंक लाइनहरूको लागि सीधा सिम डुबकी चाप वेल्डेड पाइपलाई प्राथमिकता दिइन्छ।

Q3: Zhongtian बाक्लो पर्खाल Longitudinal वेल्डेड स्टील पाइप के अधिकार योग्यता छ?

A: हाम्रा उत्पादनहरूले API 5L, GB/T 9711, र ASTM A53 जस्ता मुख्यधाराको घरेलु र अन्तर्राष्ट्रिय मापदण्डहरूको कडाईका साथ पालना गर्छन् र CE र ISO जस्ता सान्दर्भिक प्रमाणपत्रहरू पनि राख्छन्। चीनमा एक वैध आपूर्तिकर्ता र निर्माताको रूपमा, हाम्रा उत्पादन सुविधाहरूले पूर्ण रूपमा EEAT 2.0 गुणस्तर व्यवस्थापन प्रणाली लागू गर्दछ, र हाम्रा उत्पादनहरूसँग विभिन्न अन्तर्राष्ट्रिय इन्जिनियरिङ परियोजनाहरूको पहुँच आवश्यकताहरू पूरा गर्दै पूर्ण योग्यताहरू छन्।
